飞腾派SDK的获取

进入ieasy cloud官网,登录后选择飞腾派下载专区,依次选择5-系统镜像->飞腾派V3版本ubuntu镜像 250422(最新)进行下载。内核源码位于4-系统源码中。

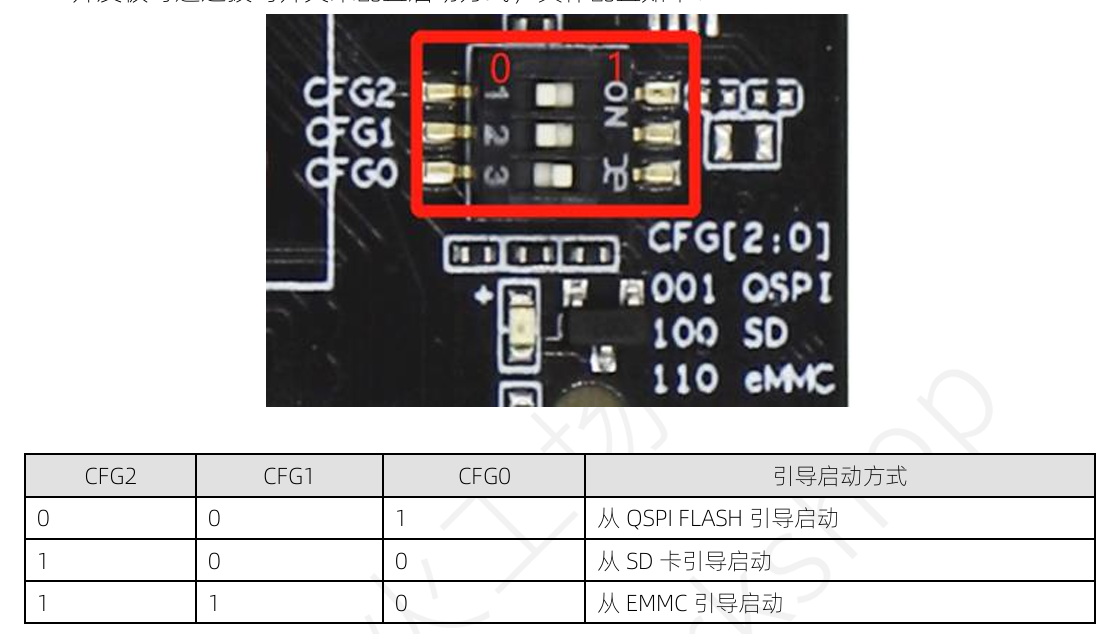

准备好USB转TTL串口线(用于串口调试,串口线插入方式见飞腾派文档)、网线连接飞腾派与电脑、32GB的MicroSD卡并且使用win32diskimager烧录从官网下载的Ubuntu完整镜像(包含文件系统),拨码开关使用100让飞腾派从sd卡启动进入Ubuntu系统: Phytium-switch

串口连接后,可通过MobaXterm软件进入调试窗口,选择新建Session->Serial。详细配置见飞腾派资料中的2-用户开发手册

Ubuntu上Linux的最小镜像Image文件可通过链接下载,亦可以在进入飞腾派的Ubuntu系统上找到,镜像文件和设备树都位于Linux系统的/boot目录下。

编译 Hvisor 和设备树

  1. 和其他开发板类似,拉取 hvisor 最新代码,仓库地址:https://github.com/syswonder/hvisor。进入目录后编译 hvisor:

    make BID=aarch64/phytium-pi LOG=info


    编译产生的文件位于target/aarch64-unknown-none/debug/hvisor.bin

  2. 进入platform/aarch64/phytium-pi/image/dts目录,运行make对设备树进行编译,得到phytium-pi-board-v2.dtblinux1.dtblinux2.dtb

制作文件系统

由于之前已经烧录到SD卡了,所以zone0的文件系统就是sd卡上之前烧录的文件系统,为了启动zone1还需要zone1-Linux的文件系统,有两种方式获取:

1.下载文件系统。 2.参考基于ubuntu_base构建文件系统自行制作文件系统。

通过 TFTP 启动 RootLinux

如果已经搭建了 TFTP 服务器,那么可以以方便的方式快速启动 RootLinux,具体而言:

  1. 将 Image、linux1.dtb、hvisor.bin、phytium-pi-board-v2.dtb 复制到 ~/tftp 文件夹下
  2. 用网线连接主机与开发板,配置主机ip为192.168.1.10,子网掩码255.255.255.0
  3. 直接开机并连接串口即可,uboot 将自动下载 tftp 文件夹下的内容并启动。

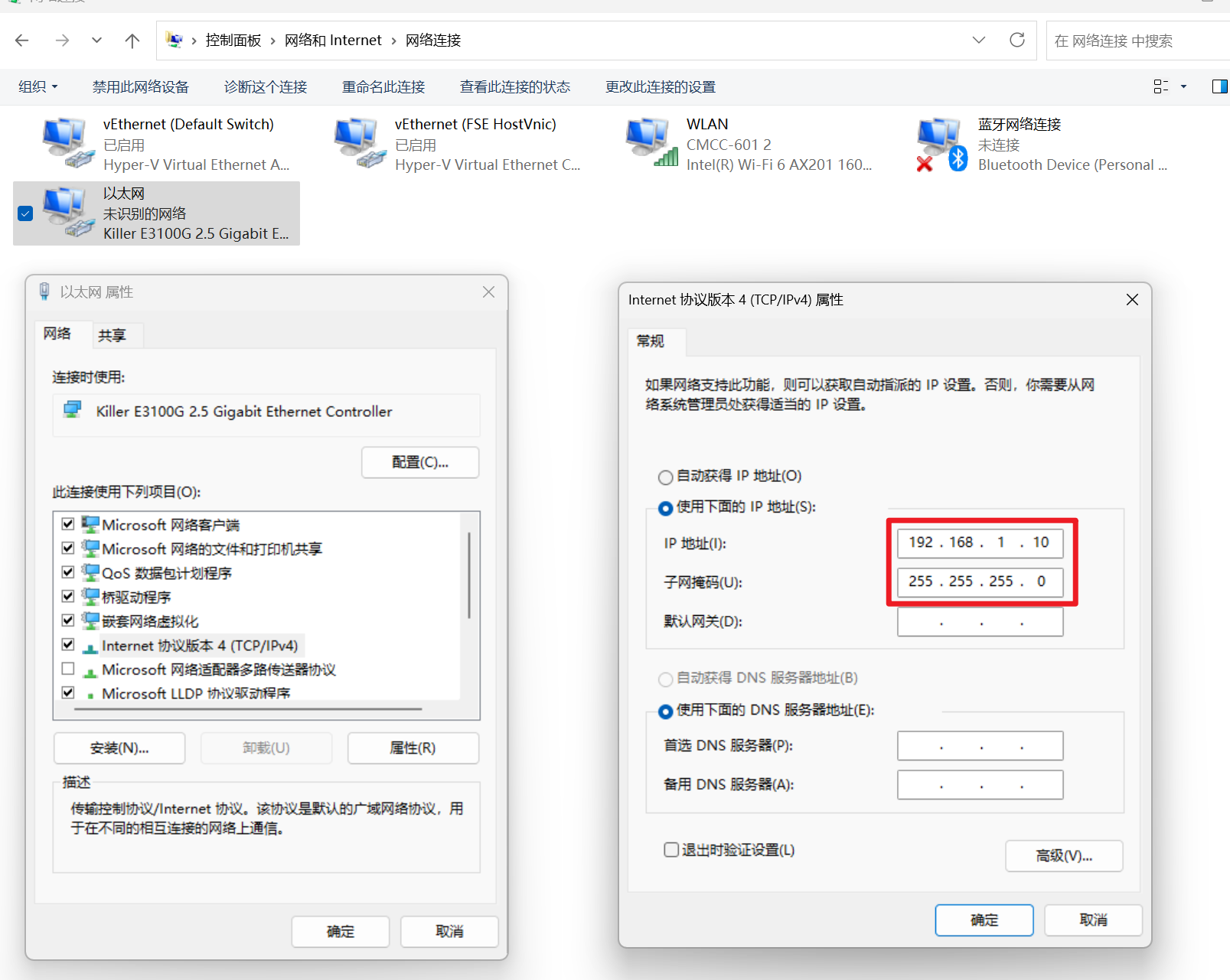

如果有搭建需求,可以参考嵌入式平台快速开发-Tftp 服务器搭建与配置。如果你是通过wsl的Ubuntu搭建TFTP服务器,通过网线与飞腾派开发板进行连接。由于WSL使用Windows的网卡配置,因此需要在Windows下修改以太网的ip地址,如果连不上可以试试关闭windows防火墙。 wsl-net-set

启动 Zone0-Linux

下载现成的配置文件

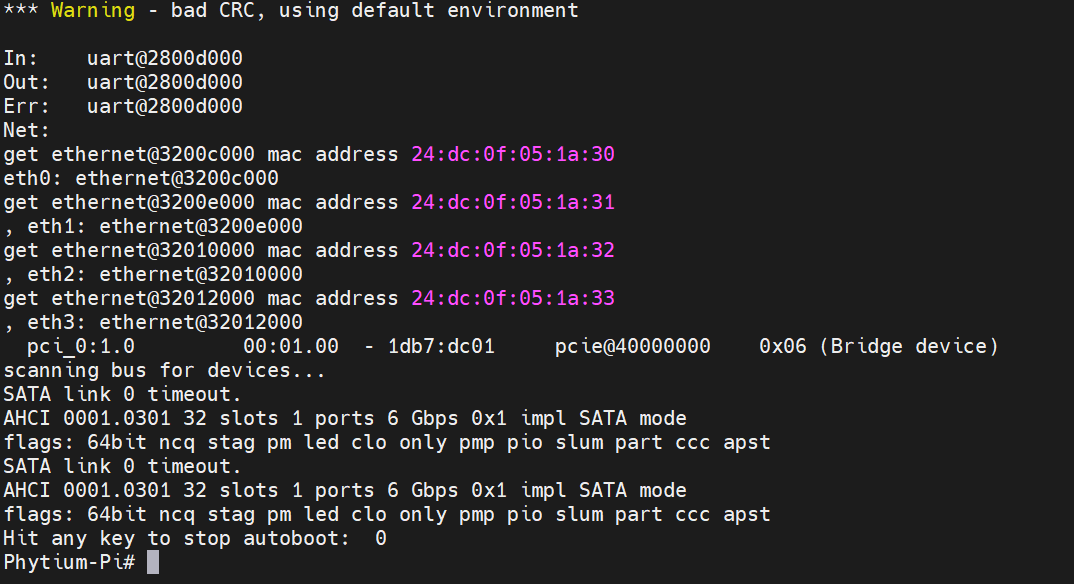

在飞腾派开发板上电后,快速连续敲击空格打断uboot启动: Phytium-uboot

执行启动命令

执行以下命令:

setenv serverip 192.168.1.10; setenv ipaddr 192.168.1.20; setenv loadaddr 0x90100000; setenv fdt_addr 0x90000000; setenv zone0_kernel_addr 0xa0400000; setenv zone0_fdt_addr 0xa0000000; tftp ${loadaddr} ${serverip}:hvisor.bin;
tftp ${fdt_addr} ${serverip}:phytium-pi-board-v2.dtb; tftp ${zone0_kernel_addr} ${serverip}:Image; tftp ${zone0_fdt_addr} ${serverip}:linux1.dtb; bootm ${loadaddr} - ${fdt_addr};

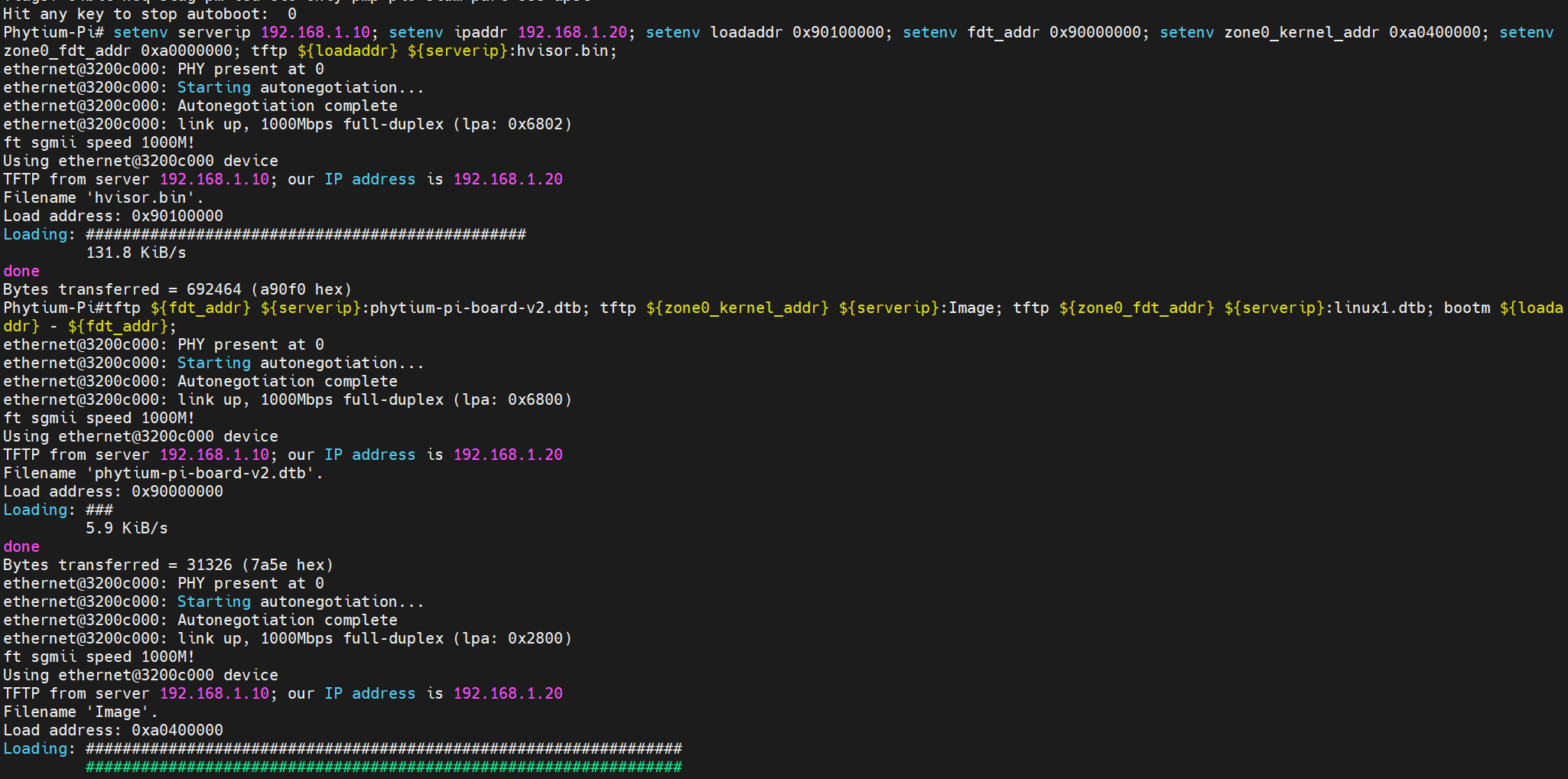

Phytium-startzone0

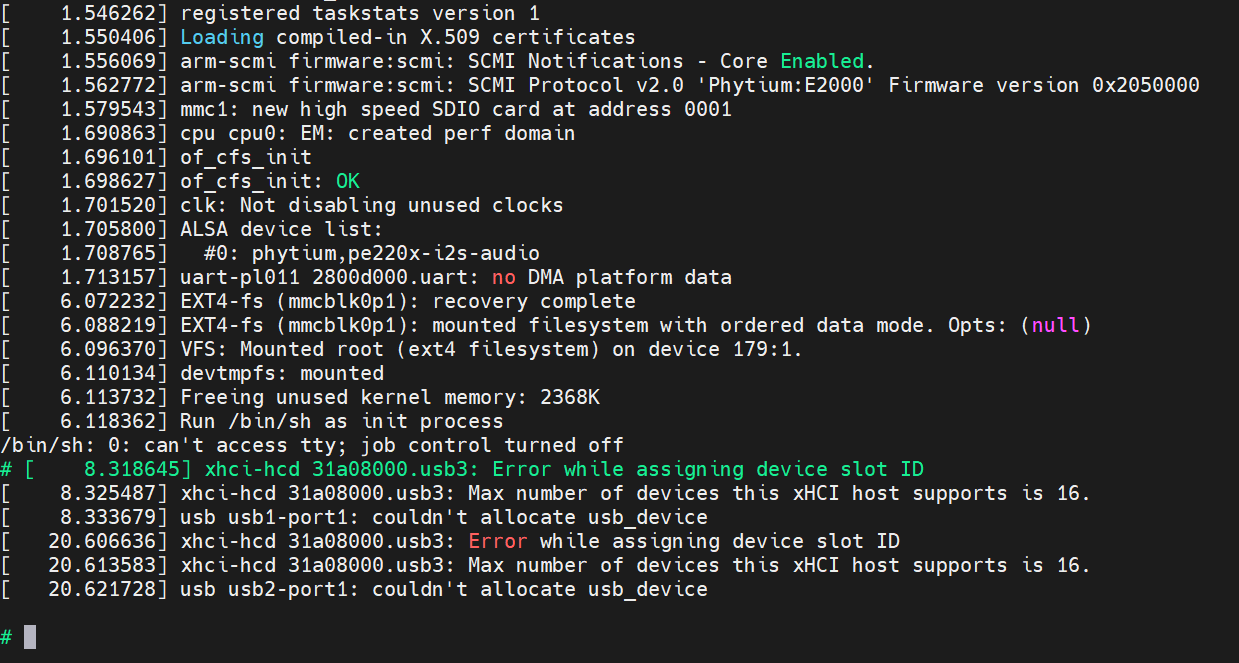

进入如下界面表示zone0 linux启动成功了: Phytium-zone0-started

启动Zone1-linux

编译 hvisor-tool

拉取 Hvisor-tool 的最新代码:https://github.com/syswonder/hvisor-tool/tree/main,进行编译:

make all ARCH=arm64 LOG=LOG_WARN KDIR=Phytium内核源码 VIRTIO_GPU=n ROOT=/path/to/target_rootfs

其中ROOT为Phytium根文件系统的路径,可以把之前下载的镜像mount到目录上。 更多细节请参考 hvisor-tool 的 Readme.md。编译结果位于output/hvisoroutput/hvisor.ko。亦可在网盘链接里找到已经编译好的文件。

文件准备

在飞腾派的SD卡上的/home/user/zone1目录提前准备好如下文件(可以通过sd卡启动Linux,然后scp拷贝到该目录下:

  1. hvisor、hvisor.ko
  2. Image、linux2.dtb、rootfs2.ext4(zone1-Linux的文件系统)
  3. zone1-linux.json、zone1-linux-virtio.json(位于hvisor项目的platform/aarch64/phytium-pi/configs目录)

执行启动命令

启动zone0-Linux后,在 /home/user/zone1 目录下执行下述命令(可以把这些命令统一写成start.sh然后直接执行该脚本)

chmod +777 hvisor
chmod +777 hvisor.ko

insmod hvisor.ko
rm nohup.out
mkdir -p /dev/pts
mount -t devpts devpts /dev/pts
mount -t proc proc /proc
mount -t sysfs sysfs /sys
nohup ./hvisor virtio start zone1-linux-virtio.json &
sleep 1
./hvisor zone start zone1-linux.json

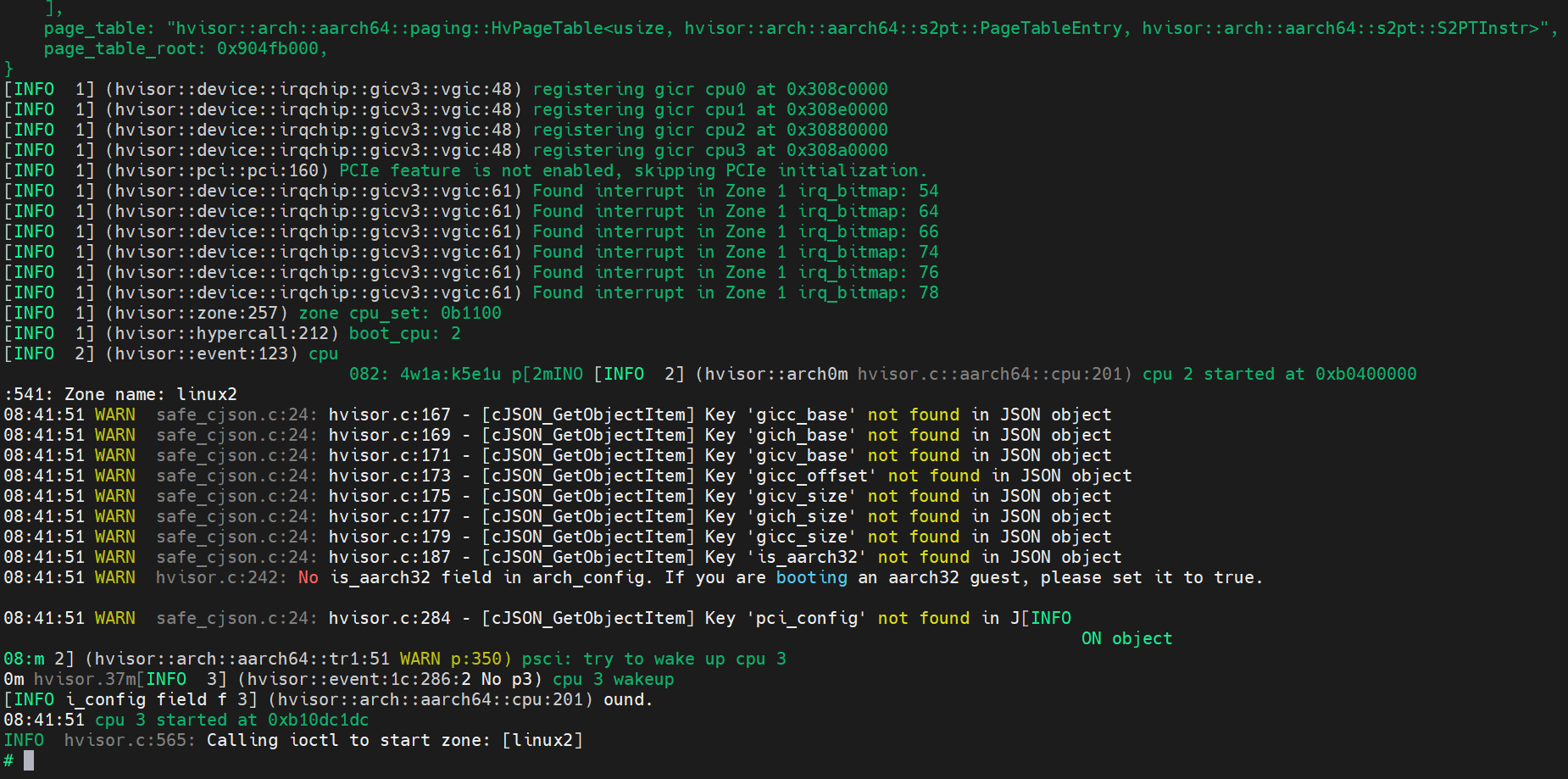

Phytium-startzone1

依次执行如下命令,检查是否能成功进入zone1-Linux的终端

script /dev/null
screen /dev/pts/0

退出可按ctrl+A再按K键。
