在龙芯 3A5000主板(7A2000)上启动 hvisor

wheatfox wheatfox17@icloud.com

更新时间:2025.6.9

第一步:获取 hvisor 源码并进行编译

首先需要安装龙芯新世界 ABI 的 loongarch64-unknown-linux-gnu- 工具链,请从 https://github.com/sunhaiyong1978/CLFS-for-LoongArch/releases/download/8.0/loongarch64-clfs-8.0-cross-tools-gcc-full.tar.xz 下载并解压到本地,然后请将 cross-tools/bin 目录添加到你的 PATH 环境变量中,保证 loongarch64-unknown-linux-gnu-gcc 等工具可以被 shell 直接调用。

然后克隆代码到本地:

git clone https://github.com/enkerewpo/hvisor
make BID=loongarch64/ls3a5000

编译完成后在 target 目录下可以找到 strip 之后的 hvisor.bin 文件。

第二步(不自己编译 buildroot/linux 等):获取 rootfs/内核镜像

请从 https://github.com/enkerewpo/linux-hvisor-loongarch64/releases 下载最新发布的 hvisor 默认龙芯 linux 镜像(包括 root linux kernel+root linux dtb+root linux rootfs,其中 root linux rootfs 中包括 non root linux+nonroot linux dtb+nonroot linux rootfs)。rootfs 中已打包好 nonroot 的启动 json 以及 hvisor-tool、内核模块等。

第二步(自己编译 buildroot/linux 等):完整编译 rootfs/内核镜像

如果你需要自己编译,这个流程将会较为复杂,接下来将介绍相关细节:

1. 准备好环境

创建一个工作目录(可选):

mkdir workspace && cd workspace

git clone https://github.com/enkerewpo/hvisor
git clone https://github.com/enkerewpo/buildroot-loongarch64
git clone https://github.com/enkerewpo/linux-hvisor-loongarch64 hvisor-la64-linux
git clone https://github.com/enkerewpo/hvisor-tool
git clone https://github.com/enkerewpo/hvisor_uefi_packer

2. 准备 buildroot 环境

因为 buildroot 在找不到需要编译的 package 时会从各个地方下载源码压缩包,这里我准备好了一个预下载的镜像:

https://pan.baidu.com/s/1sVPRt0JiExUxFm2QiCL_nA?pwd=la64

下载后将 dl 目录放在 buildroot-loongarch64 根目录即可,或者你也可以不下载,让 buildroot 自动下载(可能会非常慢)。如果你在解压了 dl 目录后发现编译时仍然有软件包需要下载,也是正常现象。

3. 编译 buildroot

cd buildroot-loongarch64
make loongson3a5000_hvisor_defconfig

make menuconfig # 请将 Toolchain/Toolchain path prefix 设置为你本地的 loongarch64 工具链路径和前缀
# 然后选择右下角 save 保存到 .config 文件

make -j$(nproc)

请注意

这个过程可能持续数小时,取决于你的机器性能和网络环境。

编译完成后,在 output/images 中可以找到 rootfs.cpio.gz 文件,请牢记这个文件的路径,这是一个基本的 rootfs。 下一步请手动将这个路径(设为 ROOTFS_CPIO_GZ_PATH)软连接到 hvisor-la64-linux/rootfs/buildroot/rootfs.cpio.gz,该位置存放的 rootfs 文件将通过 ./build nonroot_setup 命令生成一个精简版的 nonroot rootfs。 如果你希望自己制作 root 和 nonroot 的 rootfs,可以不进行这一步,请注意这会导致 make world 流程中无法自动生成 nonroot rootfs。

4. 第一次编译 linux(为后续 make world 做准备)

一些前置知识:

  1. linux 源码目录内 arch/loongarch/configs 为 defconfig 目录,你可以在仓库中找到 root 和 nonroot 分别的 defconfig。
  2. linux 源码目录内 arch/loongarch/boot/dts 为 dts 目录,你可以在仓库中找到 root 和 nonroot 分别的 dts 文件,其中带 linux1.dts 等字样的文件为通过下面 ./build zone ... 命令使用的以 zone name 为索引来进行 dts 内嵌,linux1, linux2, linux3 为默认的三个 nonroot zone name。
cd hvisor-la64-linux
echo "6.11.6" > chosen_root # 选择 linux-6.11.6 目录作为 root linux 的编译源码
echo "6.13.7" > chosen_nonroot # 选择 linux-6.13.7 目录作为 nonroot linux 的编译源码,
# 你也可以选择其他版本例如 6.11.6 git,请保证对应的 linux-{suffix} 目录存在
./build def root/nonroot # 生成默认 root linux 的 defconfig
./build menu root/nonroot # 进入 menuconfig 配置 root linux 的配置
./build kernel root # 编译 root linux
./build zone {type} {name} {entry}
# type=root/nonroot name=zone_name(此name也用于选择对应加载的{zone_name}.dts 文件)
# entry=vmlinux 的 entry 地址,用于 DMA 支持

对于 build 脚本支持的更多命令(例如后文 make world 流程中涉及到的动态修改 linkerscript load addr 以及配置 target output 的 zone name 等功能,请运行 ./build --help 查看)。

请注意,目前仓库的默认 defconfig 均关闭了 initramfs 的 rootfs 内嵌选项,你可能需要检查一下 configs 目录中的 root 和 nonroot defconfig 并按你的需求进行修改(通过 ./build def root/nonroot 命令生成后再运行 ./build menu root/nonroot 进行修改,请注意如果你之后要使用 make world,这里必须保存一次 defconfig ./build save root/nonroot.config 文件保存到 configs 目录下,供后续 make world 使用,因为make world会直接从configs目录下读取 defconfig,如果不运行 save 的话将会导致你的临时 .config 被覆盖)。

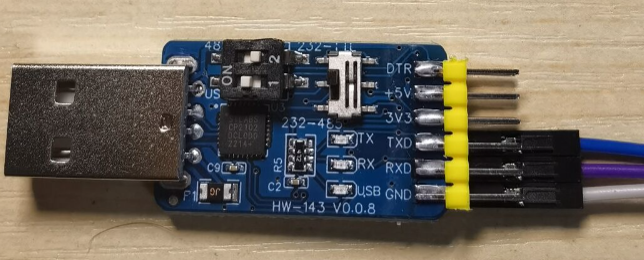

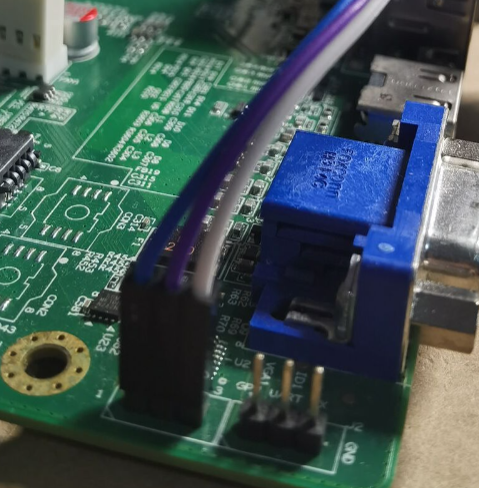

请注意,目前仓库的默认 dts 可能不适合你本地的环境,其中对于 UART 节点请根据需要进行修改(例如 3A6000 支持主板背板的 COM1,则你可以 enable COM1 节点并让 zone 使用,或者使用 3A5000 和 3A6000 均支持的主板 DEBUG pin 底座接 UART0 输出)。

请注意

编译内核过程可能持续几十分钟,取决于你的机器性能。

附:如何通过 menuconfig 配置 initramfs 并添加 rootfs:

  1. 在 hvisor-la64-linux 目录下运行 ./build def root/nonroot 生成 defconfig,然后运行 ./build menu root/nonroot 进入 menuconfig 配置。
  2. 在 menuconfig 中找到 General setup 中的 Initial RAM filesystem and RAM disk (initramfs/initrd) support 选项,启用。
  3. 此时会多出一个 Initramfs source file(s) 选项,在这里输入你想要添加的 rootfs 路径,例如 PATH_TO_ROOTFS/rootfs.cpio.gz
  4. 保存退出,然后运行 ./build kernel root/nonroot 编译内核,运行 ./build save root/nonroot 保存 defconfig 到仓库。

附:如何控制 console 是使用 virtio-console 还是走默认的 UART(UART0、COM1): 请检查或修改你的 root 或 nonroot 的 rootfs,进入 /etc 目录,其中需要有两个关键文件:

  1. inittab 文件,对于 root 和 nonroot 的一些示例见 https://github.com/enkerewpo/buildroot-loongarch64/tree/master/board/loongson/ls3a5000/rootfs_ramdisk_overlay/etc
  2. profile 文件,你可以在这里控制 shell login 时运行哪些初始化脚本,一个参考:https://github.com/enkerewpo/buildroot-loongarch64/blob/master/board/loongson/ls3a5000/rootfs_ramdisk_overlay/etc/profile
  3. 对于 ./build nonroot_setup 命令,请参考 ./build 脚本里相关流程,以及 HVISOR_LA64_LINUX_DIR/rootfs/nonroot_inittabHVISOR_LA64_LINUX_DIR/rootfs/nonroot_profile 文件,这两个文件将会在构造 trimmed rootfs for nonroot 时,被 ./build nonroot_setup 命令自动替换默认的 inittabprofile 文件,请注意,仓库中的默认 inittab 配置为挂载到 hvc0 上,即 nonroot 的 shell 自动 getty 到 virtio-console,在启动 nonroot 时,你将会在串口看到启动 console 的日志,在进入 shell 后串口不再有输出,为正常现象,此时在 root 中 screen 到 nonroot 的 pts 后,你将会看到 nonroot 的 shell 输出并进行交互。

5. 通过 hvisor uefi packer 执行 make world 流程

cd hvisor_uefi_packer
make menuconfig # 生成 .config,你可以参考 configs 目录下的一些示例配置的格式
vim zones.json # 由于 hvisor 暂未支持 iommu,对于 PCIe 设备的 DMA,
# 必须要求 GPA=HPA,所以每一个虚拟机的 vmlinux 编译时会自动修改 load addr 以避免 GPA/HPA 冲突
./make_world # 这个过程将会很慢,请耐心等待

如果你只需要一个 nonroot,请修改 zones.json,添加或删除对应的配置。下面简述标准流程中 make world 会做哪些事情:

  1. 从你配置好的 .config 中读取相关信息:
    1. hvisor 源码路径 HVISOR_SRC_DIR
    2. hvisor-tool 源码路径 HVISOR_TOOL_DIR
    3. buildroot 源码路径 BUILDROOT_DIR
    4. hvisor la64 linux 仓库源码路径 HVISOR_LA64_LINUX_DIR
  2. 读取 HVISOR_LA64_LINUX_DIR/chosen_rootHVISOR_LA64_LINUX_DIR/chosen_nonroot 中的内容,分析选取对应源码版本。
  3. 读取当前目录下的 zones.json 文件,获取需要编译的 zone 配置。
  4. 编译 hvisor-tool(由于内核模块需要对应的源码,这里编译 hvisor-tool 会固定使用前面解析到的 chosen_root 源码作为 KDIR 编译内核模块),并把生成的 hvisor 命令行工具和 hvisor.ko 内核模块拷贝到 BUILDROOT_DIR/rootfs_ramdisk_overlay/tool 目录下,此目录将会被 buildroot 下次编译时打包进 rootfs。
  5. HVISOR_LA64_LINUX_DIR 下运行 ./build nonroot_setup 命令,生成 nonroot rootfs(即不包含 /tool hvisor 资源目录等文件的一个较为纯净的 nonroot rootfs),请参考前面章节的部分对 buildroot 生成的 rootfs 进行软连接。该命令生成的精简 rootfs 位于 HVISOR_LA64_LINUX_DIR/rootfs/nonroot_rootfs.cpio.gz,可供使用。
  6. HVISOR_LA64_LINUX_DIR 下运行 ./build def nonroot,生成 nonroot linux 的 defconfig。
  7. 根据 zones.json 中的配置,依次编译各个 nonroot zone,并复制到 BUILDROOT_DIR/rootfs_ramdisk_overlay/tool/nonroot 目录下,此目录将会被 buildroot 下次编译时打包进 rootfs。
  8. 然后进行一次 buildroot 的编译,前面提到的相关文件均会被打包进 rootfs.cpio.gz 文件中。
  9. 进入 HVISOR_LA64_LINUX_DIR 目录,运行 ./build def root./build kernel root 生成 root linux 的 vmlinux 文件,请在编译后检查 HVISOR_LA64_LINUX_DIR/target 目录。

至此 make world 流程结束。一些注意事项:

  1. zones.txt 写好的 zone name 将会最终对应 dts 目录内对应的 {zone name}.dts 文件作为内嵌到 vmlinux 的设备树文件。
  2. 你可能需要调整相关的 defconfig 和 dts,仓库中的最新文件由于目前仍在开发中不停更新,其可能不适合你的实际需求。
  3. 如果你希望修改 zone 启动时的 cmdline,请修改对应的设备树中的 bootargs 字段。

如果可以的话,请打开或 unpack 生成的 rootfs.cpio.gz 文件,检查其中是否包含如下结构,如果缺少任何文件,请检查你的编译流程是否正确。

/                           # 根目录
├── daemon.sh               # 启动 virtio 后端的脚本
├── start.sh                # 启动 nonroot 虚拟机的脚本
└── tool/                   # hvisor 资源文件夹
    ├── hvisor              # hvisor 命令行工具
    ├── hvisor.ko           # hvisor 内核模块
    ├── linux*-json         # 虚拟机 linux* 启动配置文件
    ├── linux*-disk.ext4    # 虚拟机 linux* virtio-blk 文件系统镜像
    ├── virtio_cfg.json     # 虚拟机 virtio 配置文件
    └── nonroot/            # nonroot 虚拟机 vmlinux.bin 目录
        └── vmlinux-*.bin   # 虚拟机内核映像文件,以 zone name 为后缀的 bin 是通过 ./build zone 命令得到的

第三步:编译 UEFI 镜像

由于 3A5000 以及之后的 3 系 CPU 的主板均采用 UEFI 启动,所以只能通过 efi 镜像的方法启动 hvisor。

./make_loongarch64 # 读取 .config 中配置的相关路径和信息,生成 BOOTLOONGARCH64.EFI

此时会在 hvisor_uefi_packer 目录下生成 BOOTLOONGARCH64.EFI,将其放在 U 盘的第一个 FAT32 分区的 /EFI/BOOT/BOOTLOONGARCH64.EFI 位置。

请注意

当你自己编译 root 和 nonroot linux 时,请手动 readelf 得到两个 vmlinux 的 entry 地址,并在 board.rs 以及 linux1/2/3.json 中对应写好,否则一定会启动失败,前文中提到的 make_loongarch64 脚本会帮你自动进行这一检查。

第四步:上板启动

主板上电开机,按 F12 进入UEFI Boot Menu,在目录选择 U 盘启动,即可进入 hvisor,然后自动进入 root linux。

启动 nonroot

启动后在 root linux 的 bash 内输入:

./daemon.sh
./start.sh 1/2/3 # 启动 nonroot,之后请手动运行 screen /dev/pts/0 or 1, 2
# (linux1-pts0, linux2-pts1, linux3-pts2 by default)

之后会自动启动 nonroot(一些相关配置文件位于 root linux 的 /tool 目录内,包括提供给 hvisor-tool 的 nonroot zone 配置 json 以及 virtio 配置 json 文件),之后回自动打开一个screen 进程连接 nonroot linux 的 virtio-console,你会看到一个打印了 nonroot 字样的 bash 出现,你可以在使用 screen 时按 CTRL+A D 快捷键 detach(请记住显示的 screen session 名称 / ID),此时会返回 root linux,如果希望返回 nonroot linux,则运行

screen -r {刚才的session全名或者只输入最前面的 ID}

之后会返回 nonroot linux 的 bash。
